[HPE/Tool] SUM(Smart Update Manager) 20.0.0 (Beta) 사용해 보기

Intro

https://support.hpe.com/connect/s/softwaredetails?collectionId=MTX-8ee69bedeebe4243

https://support.hpe.com/connect/s/softwaredetails?collectionId=MTX-8ee69bedeebe4243



iLO 를 통한 HPE 서버 일괄 업데이트 툴

DHCP Server 와 같이 사용한다면, 각 서버의 S/N와 iLO PW 만 수집하여 업데이트 대상 등록 가능

최대 10대까지 업데이트 지원 가능.(업데이트 완료 이후 연결 대상 삭제)

HPE Compute Ops Management 사용중이면 사용 불가 (옵션 disabled 필수)

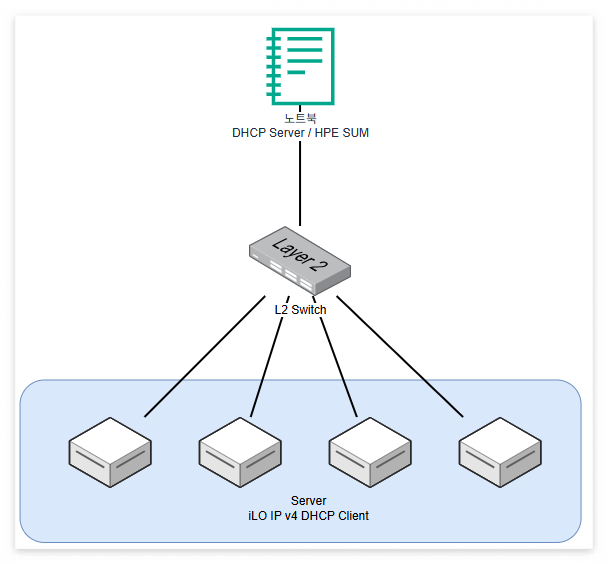

테스트 환경

• 노트북PC : HPE SUM, DHCP Server
• 서버 : iLO IPv4 DHCP Client 모드 작동



테스트해 본 환경

• Gen11, Gen12 서버 다중 배포 완료
• Gen10, Gen11 서버 다중 배포 완료
• 서버 전원을 OFF 한 상태에서 진행해도 정상 작동
• BIOS 화면에서 진행해도 정상 작동



주의할 점

• OS가 부팅 된 상태에서 진행 시 재부팅 됨. (옵션 재확인 필요)
• 후반 BOOT UEFI ... 단계에서 진행상황이 멈추는 버그가 있을 수 있습니다. 서버 재부팅하면 해결 될 수도 있습니다.



사용해 보기

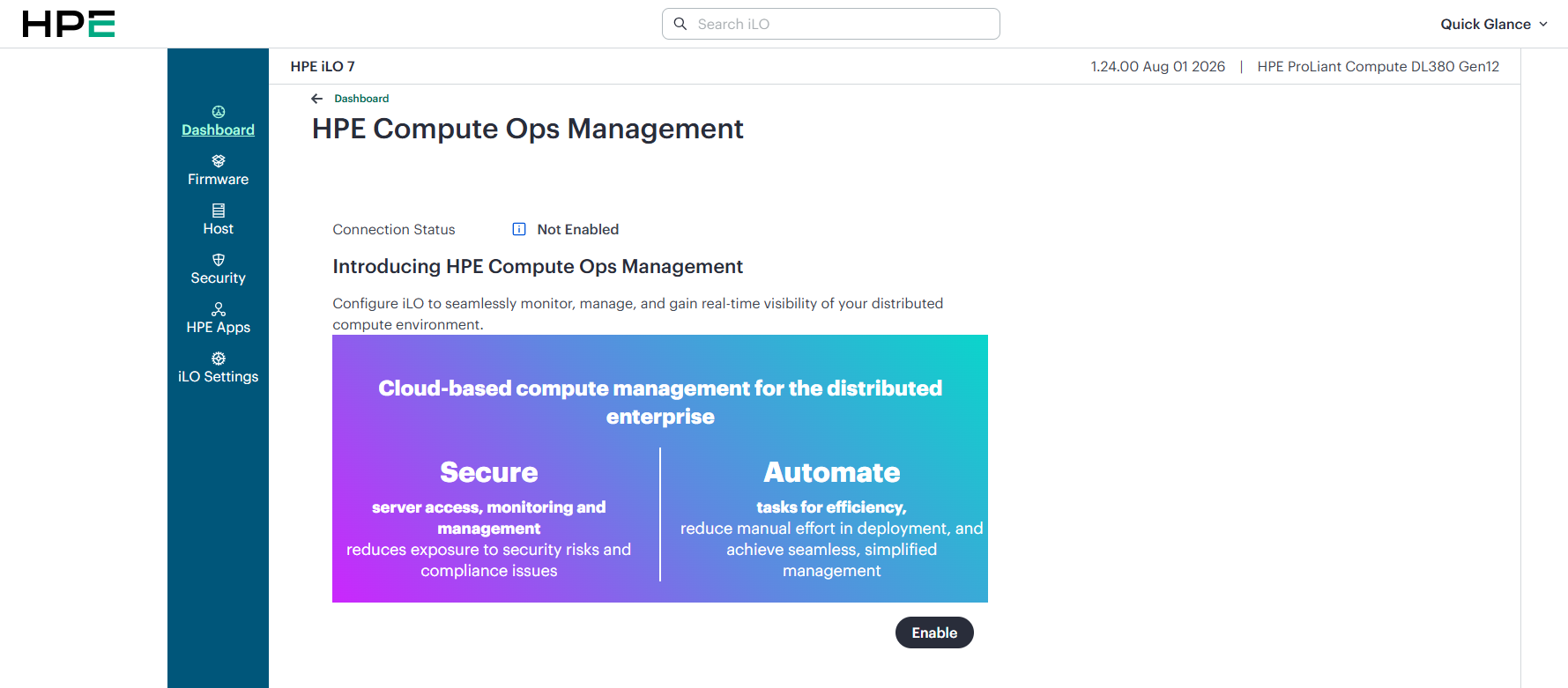

0. HPE Compute Ops Management 비활성화

HPE Compute Ops Management 를 사용 중이거나, 설정이 활성화 된 상태이면 서버 추가가 되지 않습니다.

업데이트가 필요한 서버 iLO 접근하여 필히 Disable 하시기 바랍니다.



1. SUM Service 실행

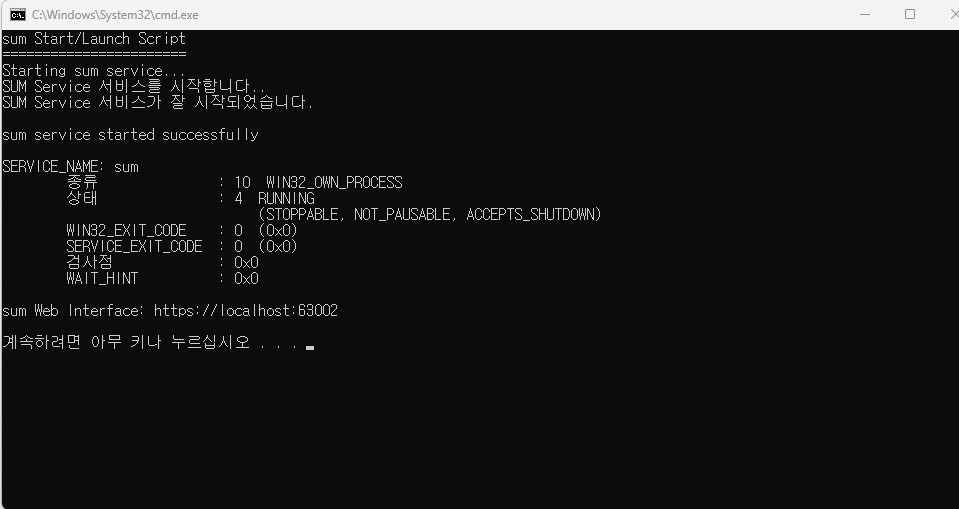

C:\Program Files\SUM\start_launch.bat 을 관리자 권한으로 실행 https://localhost:63002 접속

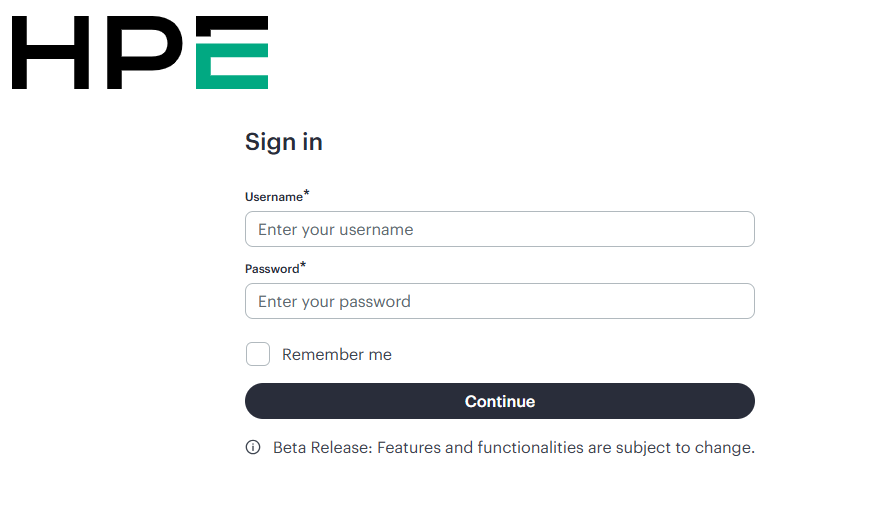

접속 정보는 Windows 계정 정보를 넣으시면 로그인 가능합니다.

2. HPE SPP 파일 업로드 하기

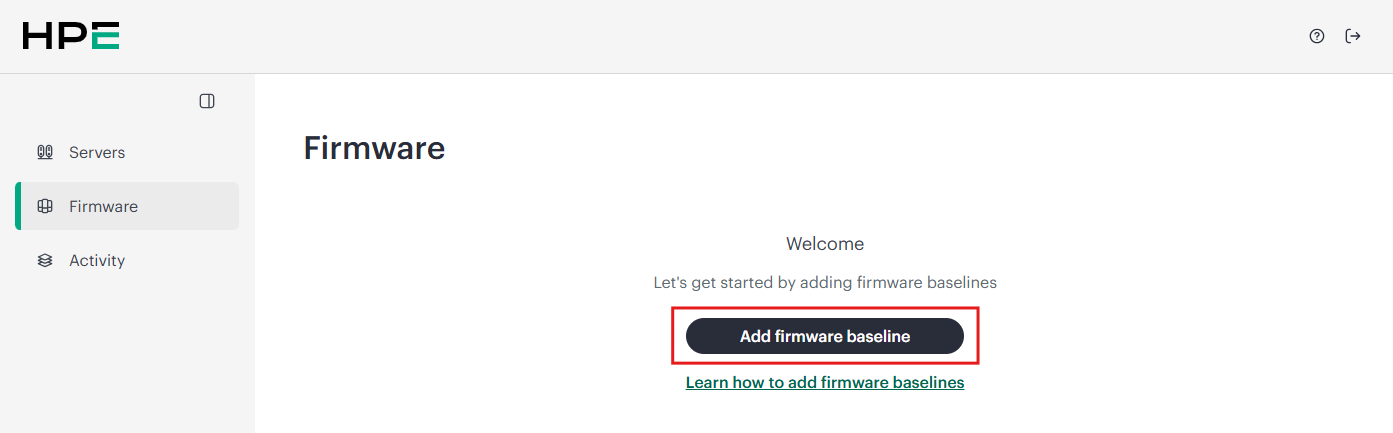

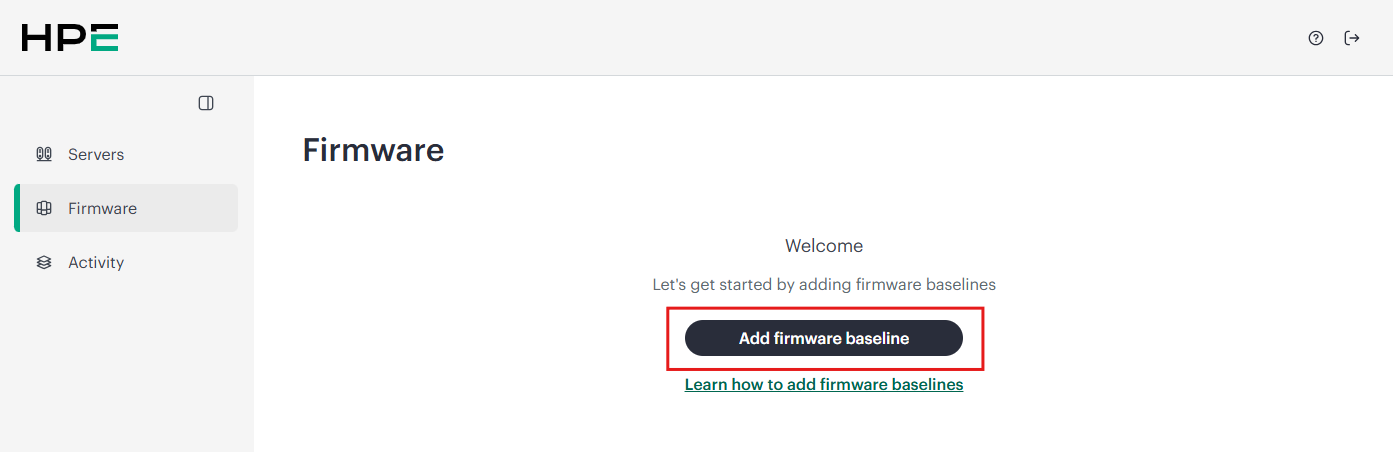

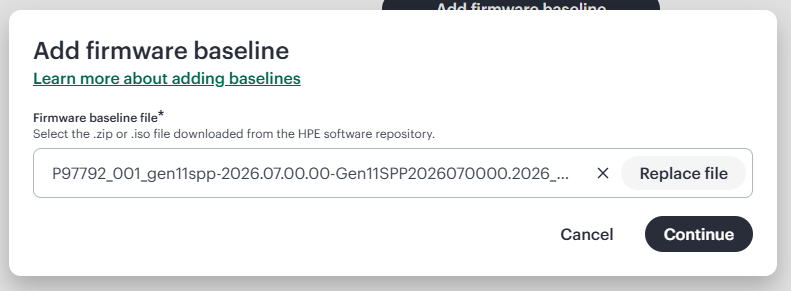

[Firmware] 메뉴에서 [Add firmware baseline] 클릭하여 SPP 파일 업로를 진행합니다. (.iso 형태로 업로드)

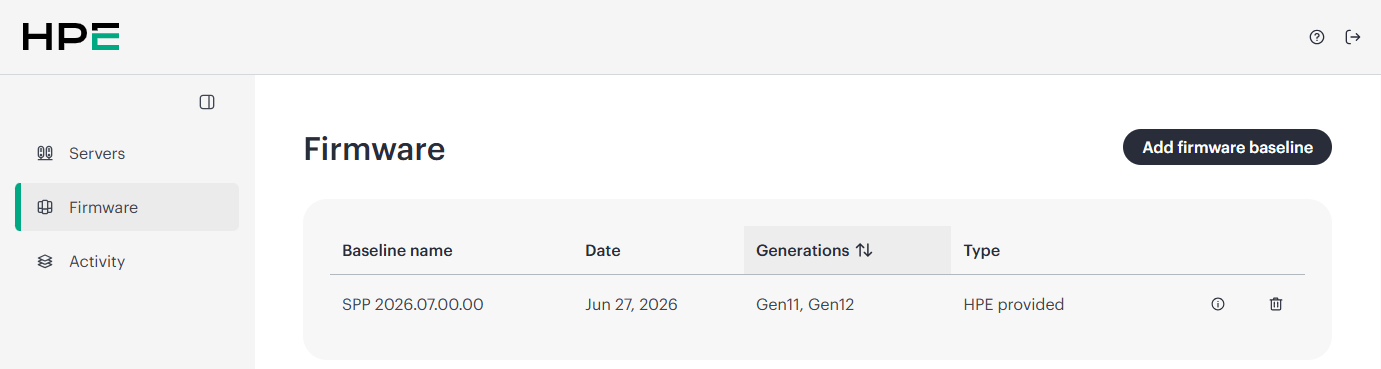

다른 SPP 도 업로드 할 수 있으니 대상 장비에 맞춰 SPP 업로드 진행. 최종 화면은 다음과 같습니다.



3. 업데이트 대상 장비 추가

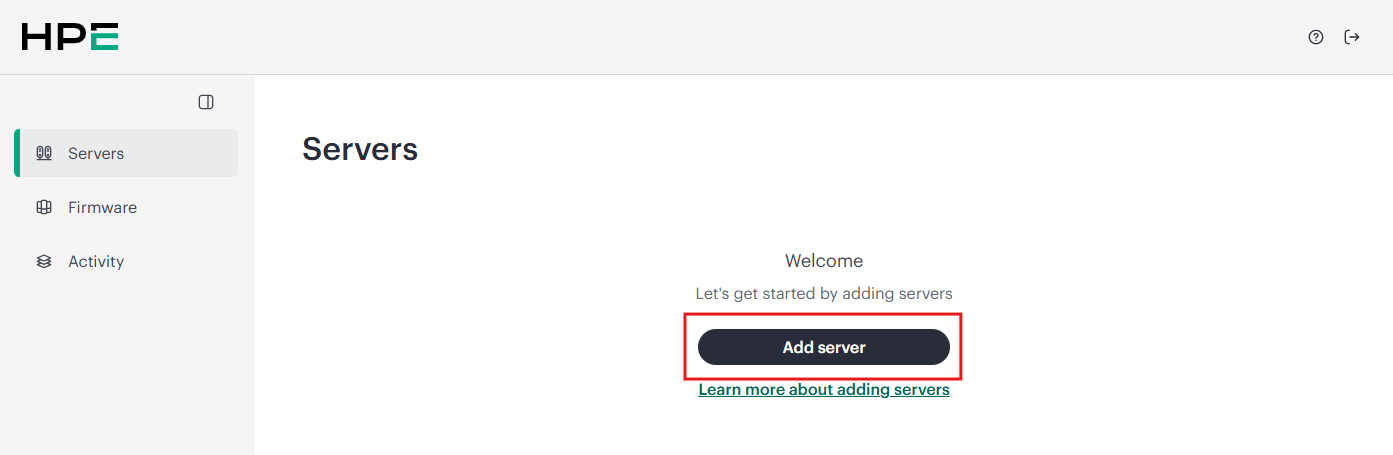

[Servers] 에서 [Add Server] 를 눌러 장비 추가 진행

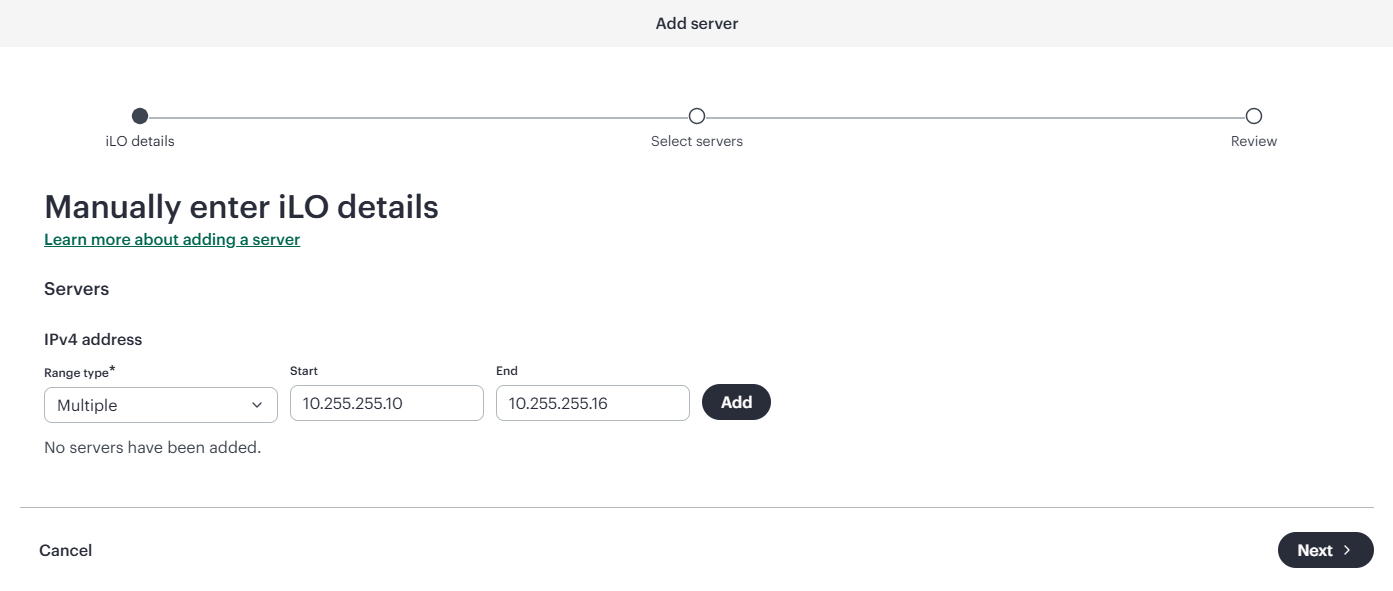

대상 장비들의 iLO IP 들을 IP 시작과 끝을 넣어, 추가가 가능한 상태인지 조사할 수 있습니다.

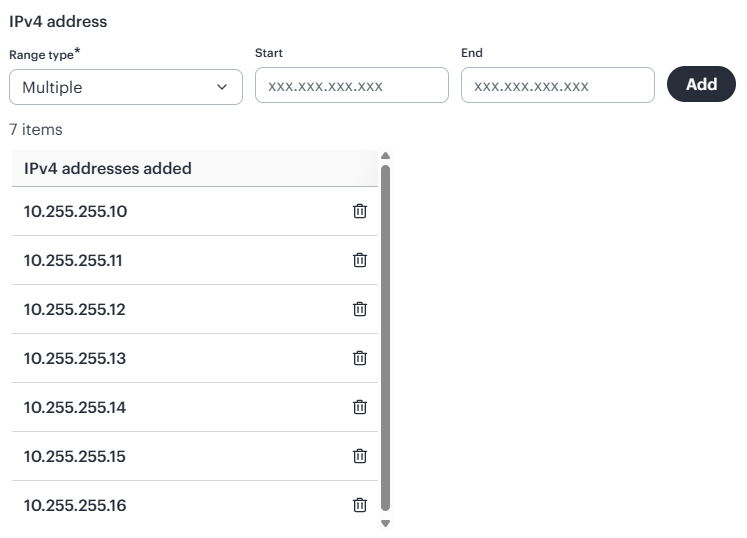

저는 10.255.255.10 ~ 10.255.255.16 까지의 IP를 넣어 총 7대 장비를 추가하겠습니다.

다음과 같이 추가됨

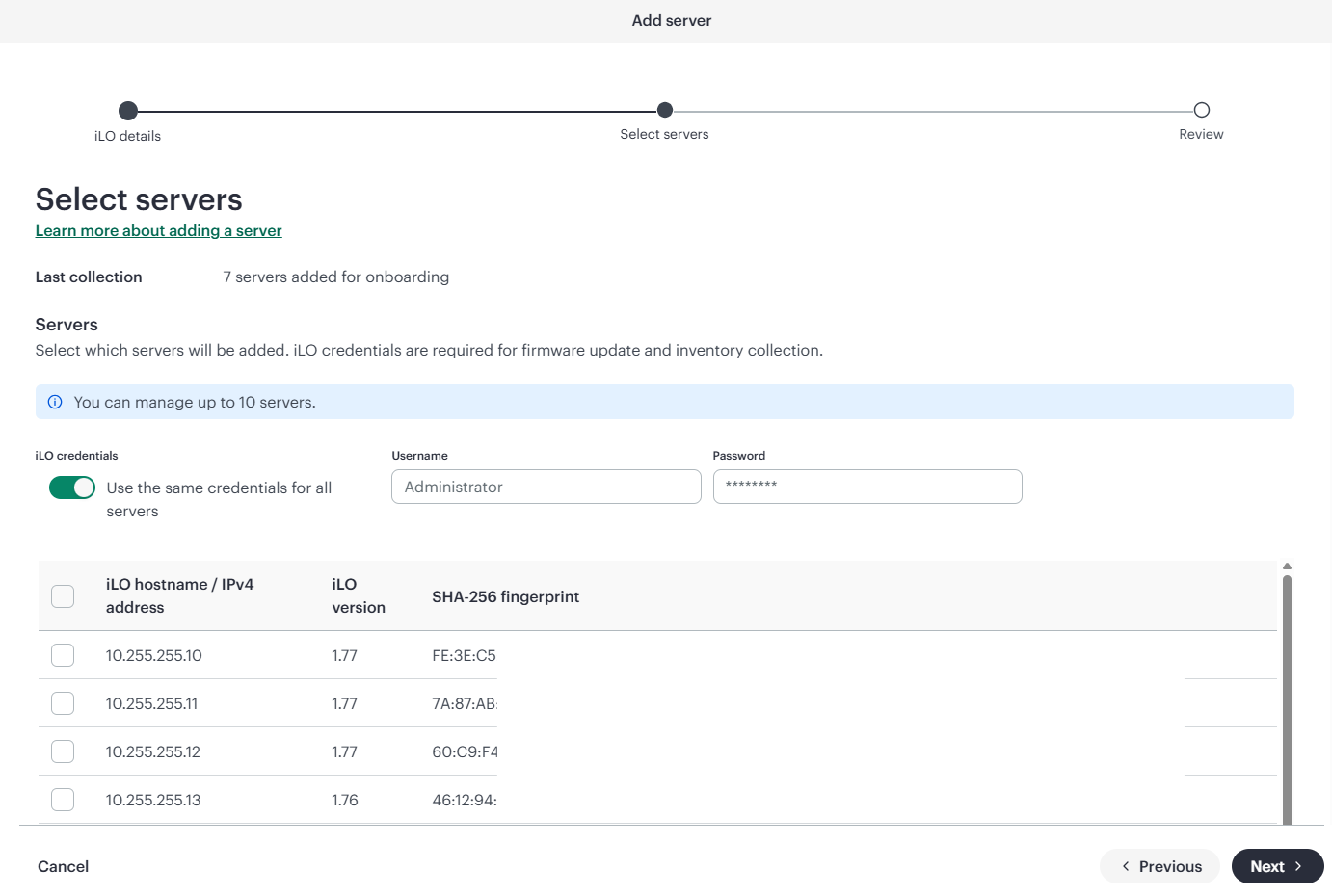

IP 대역 조회가 완료되면 아래와 같이 연결할 수 있는 장비들이 표시되며, iLO 접속 정보를 넣어야 합니다.

만약, iLO 관리 계정을 별도로 생성하고 모두 동일한 정보면, Username 과 Password 만 기입하고 넘어가시면 됩니다.

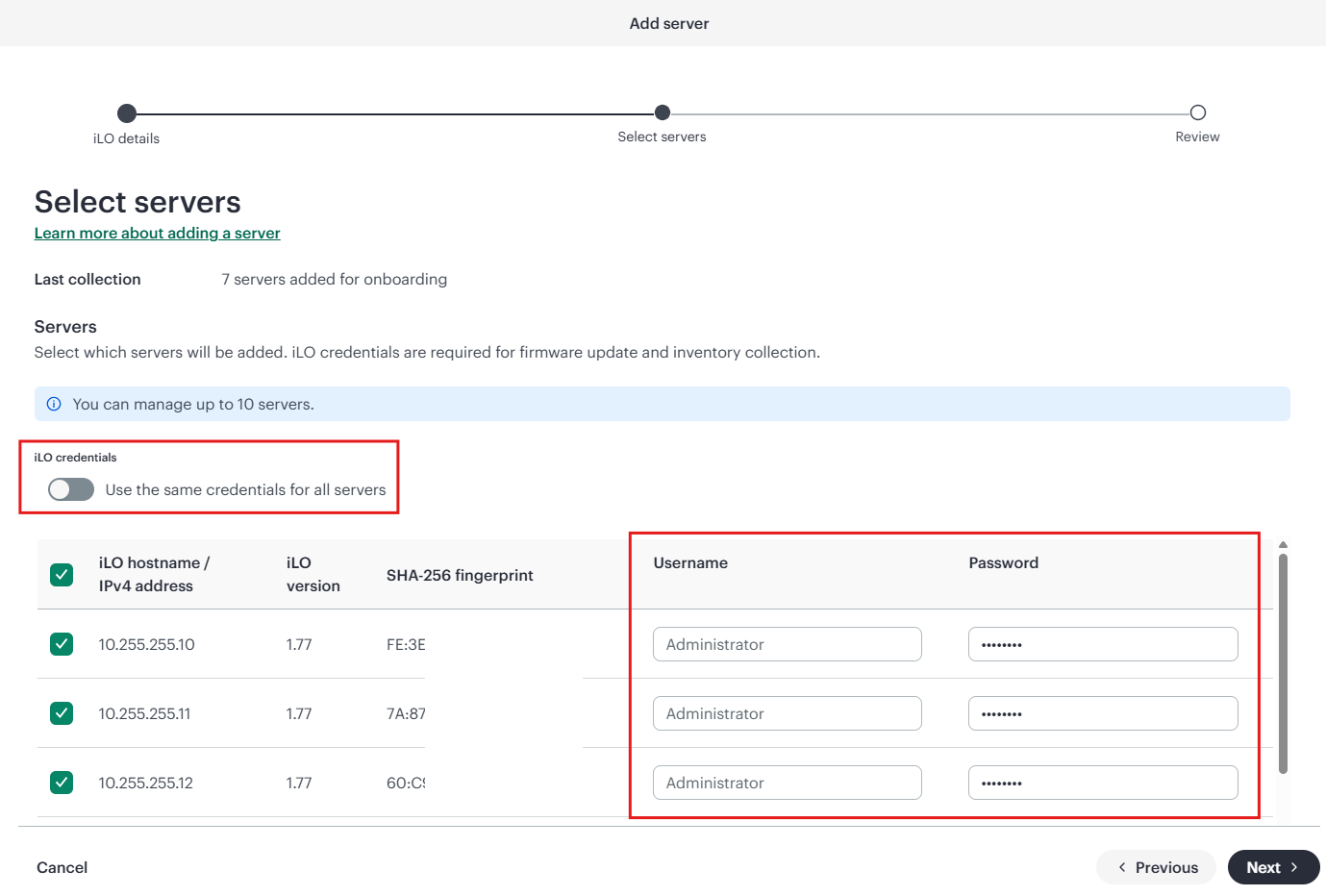

이 글에서는 별도로 계정 생성 없이 진행합니다. [Use the same credentials for all servers] 를 비활성화 하고,

각 서버에 맞는 Password 를 기입하였습니다. hostname 이 따로 뜨지 않기 때문에 엑셀에 정리하여 진행했습니다.

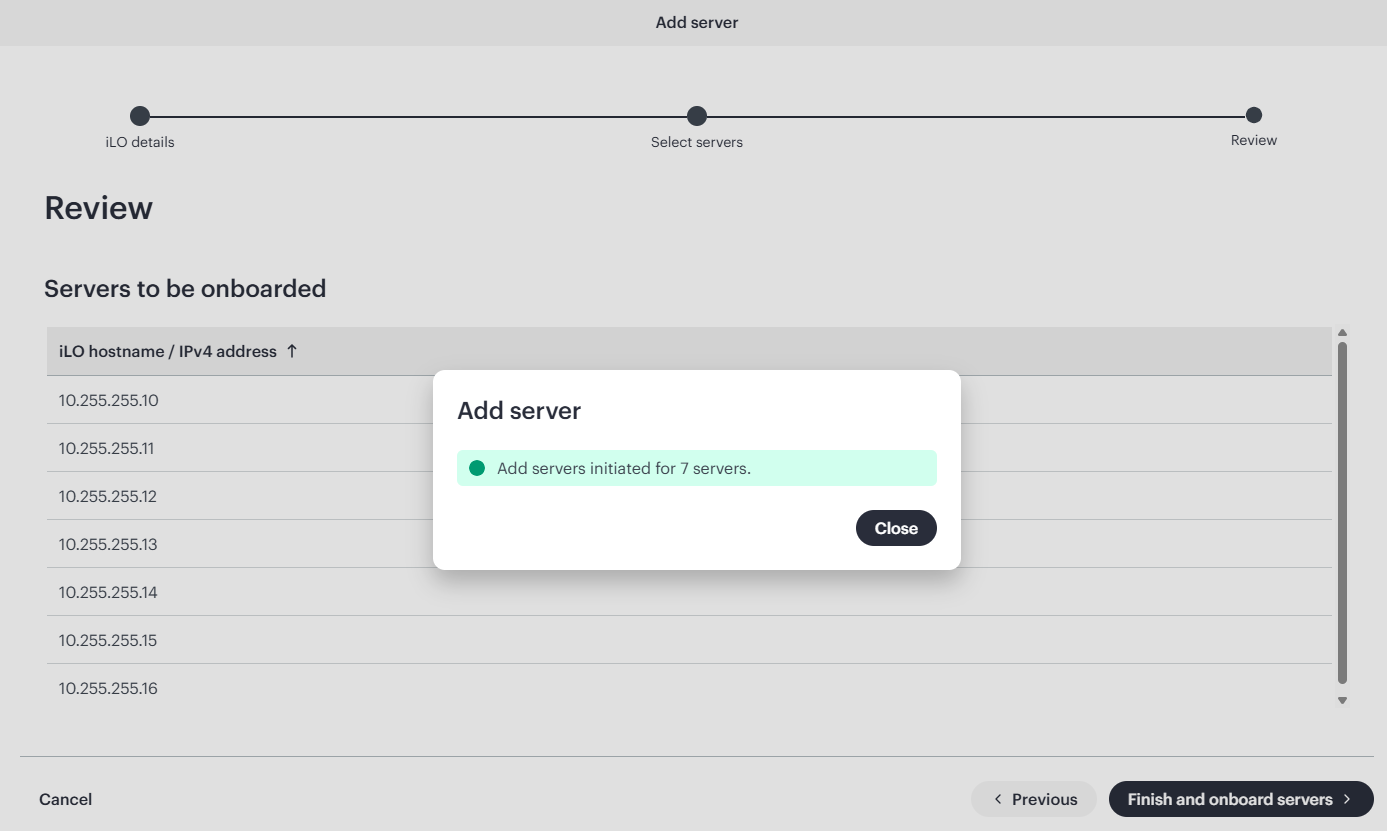

결과 화면이며 이상 없으면 [Finish and onboard servers] 를 눌러, 서버 추가 작업을 진행합니다.

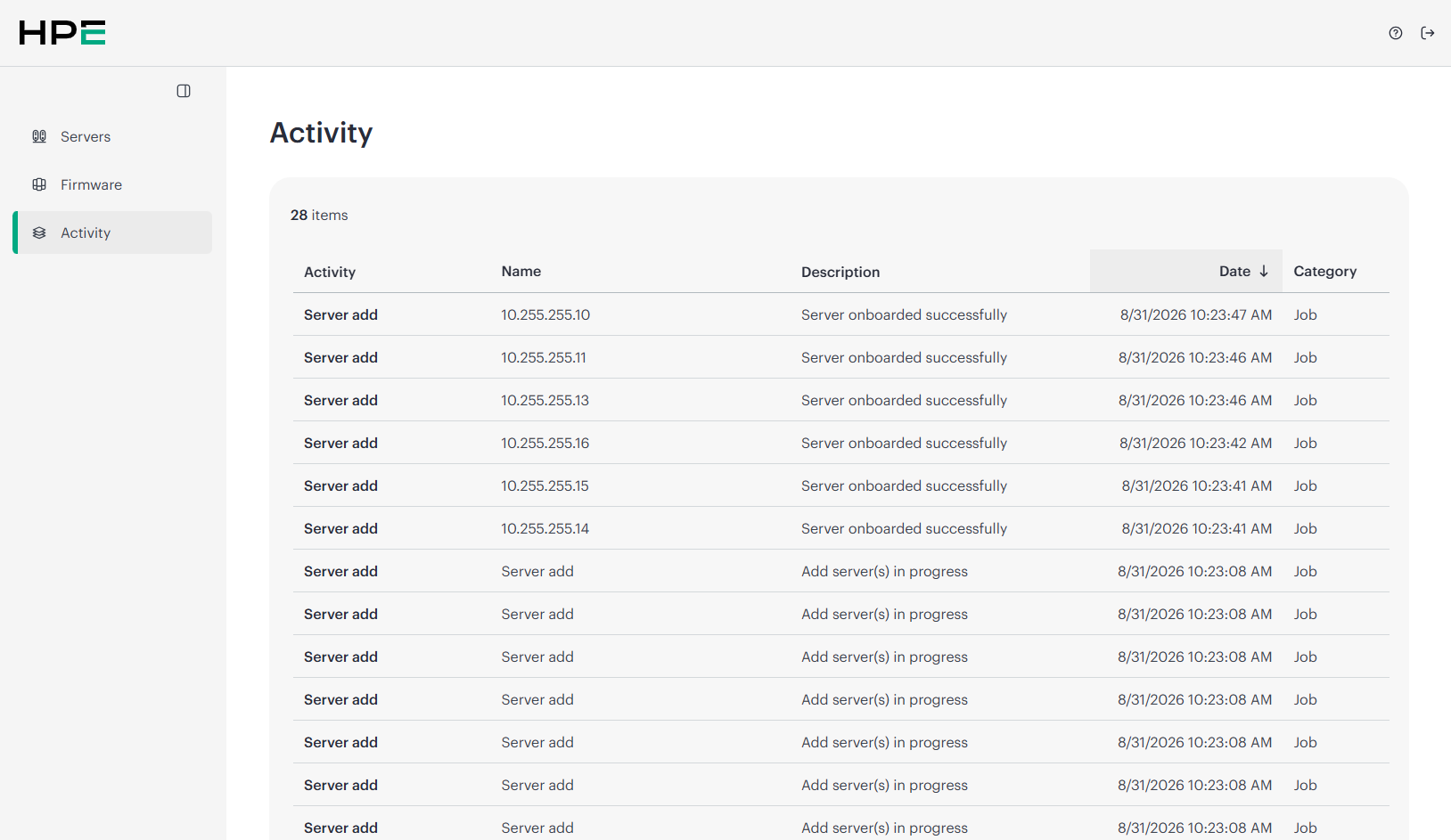

서버 추가는 따로 진행상황을 보여주진 않고, [Activity] 탭에서 상태 확인 가능합니다.



4. SPP 배포

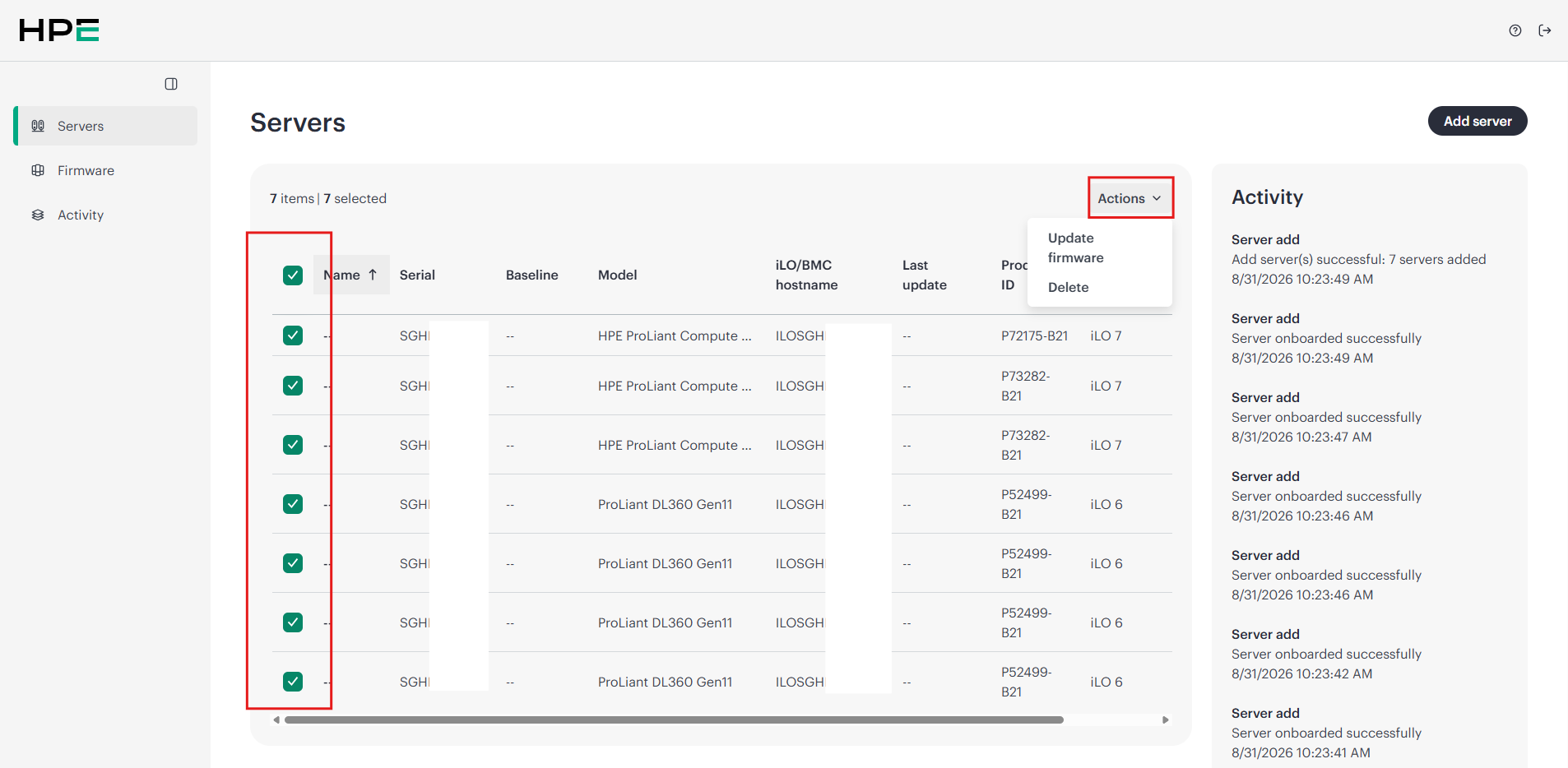

정상적으로 서버 추가가 완료되면 다음과 같이 확인할 수 있습니다.

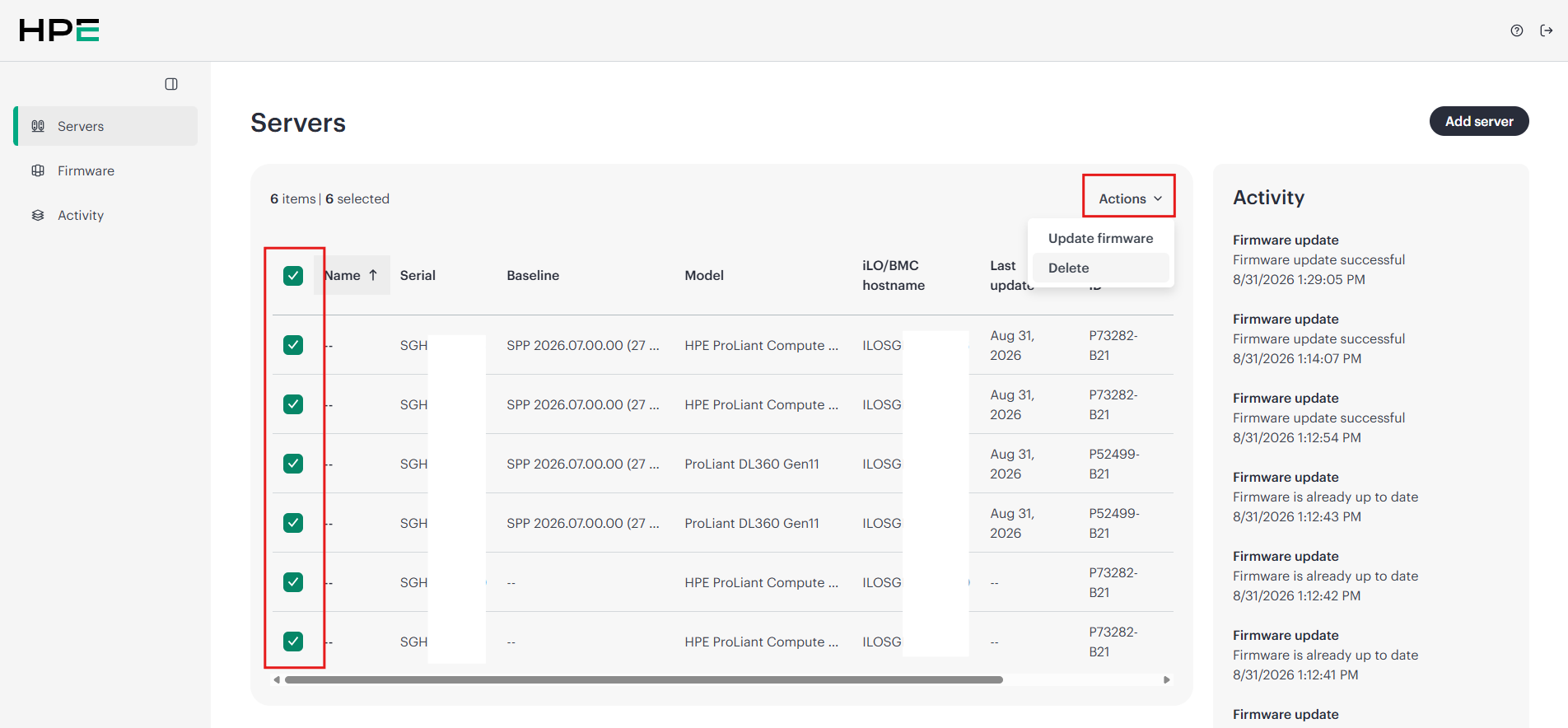

이제 본격적으로 업데이트를 진행하겠습니다. 원하는 장비 선택 한 후 [Actions] 버튼을 누러 [Update firmware] 진행



후반 BIOS, RAID 와 같이 업데이트 반영을 위해 재부팅이 필요한 작업들로 인해 서버가 재부팅이 됩니다.
실 사용중인 서버에서는 삼가 하시는 것을 추천드립니다.

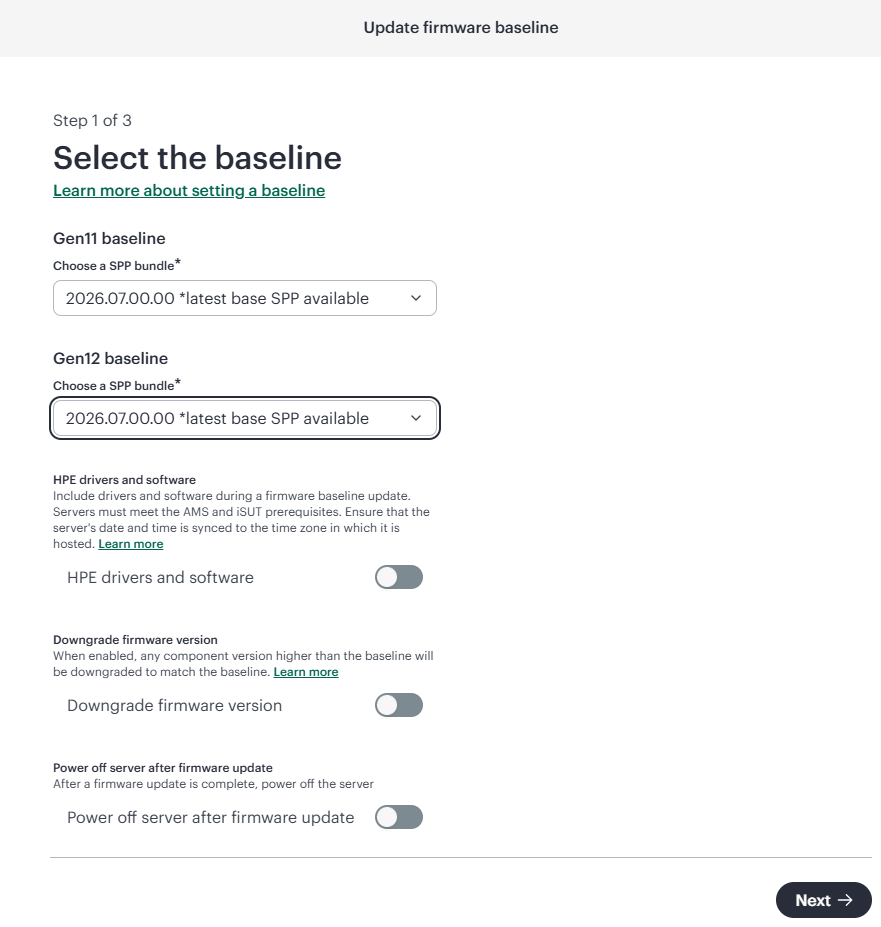

각 제품 군에 대해 사용할 SPP 를 선택할 수 있습니다. 또한, 3가지 옵션이 존재하는데 다음과 같습니다.

• HPE drivers and software :
  • 펌웨어 업데이트 말고도 드라이버와 소프트웨어 업데이트도 동시 진행 가능
  • 단, 지원 가능한 OS 범위만 가능 (Rocky Linux 는 불가 했었습니다.)
• Downgrade firmware version
  • SPP 버전에 있는 펌웨어 버전 보다 높은 펌웨어가 설치되어 있으면, SPP 버전에 맞게 다운 그레이드
• Power off server after firmware update
  • 모든 펌웨어 업데이트가 완료되면 서버 전원 종료

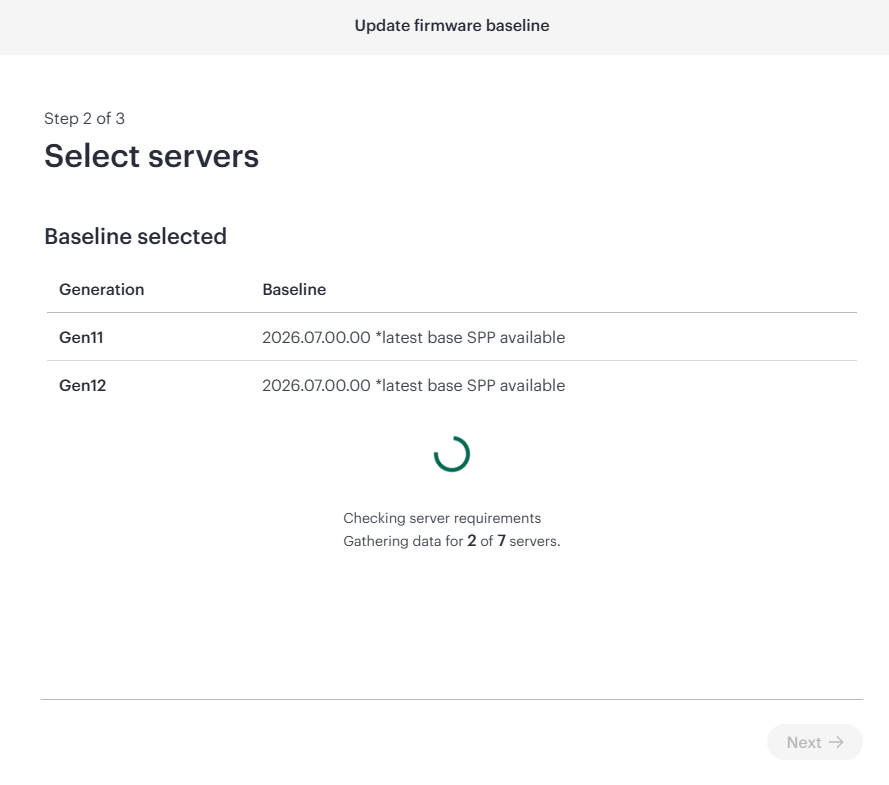

서버 요구사항 확인중이며, 정보 수집으로 인해 대수에 따라 5 ~ 20분 정도 소요될 수 있습니다.

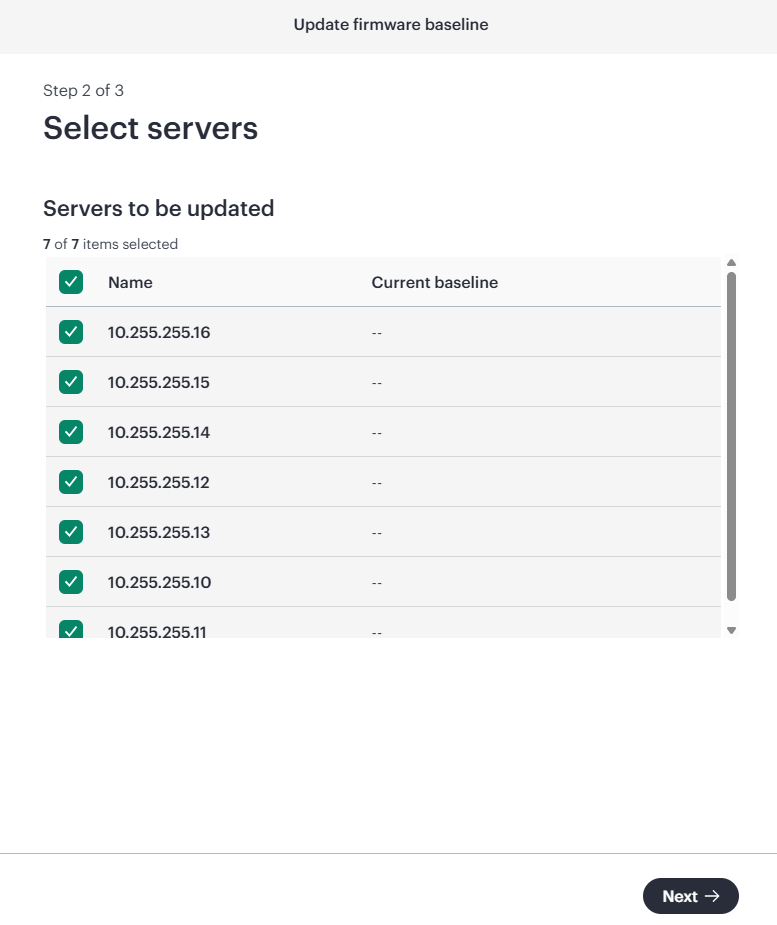

최종 업데이트 대상 체크이며, 현재 적용 된 SPP 버전이 표시되는 것 같습니다.

신규 서버 업데이트 건으로 인해 보이지 않는 것 같습니다.

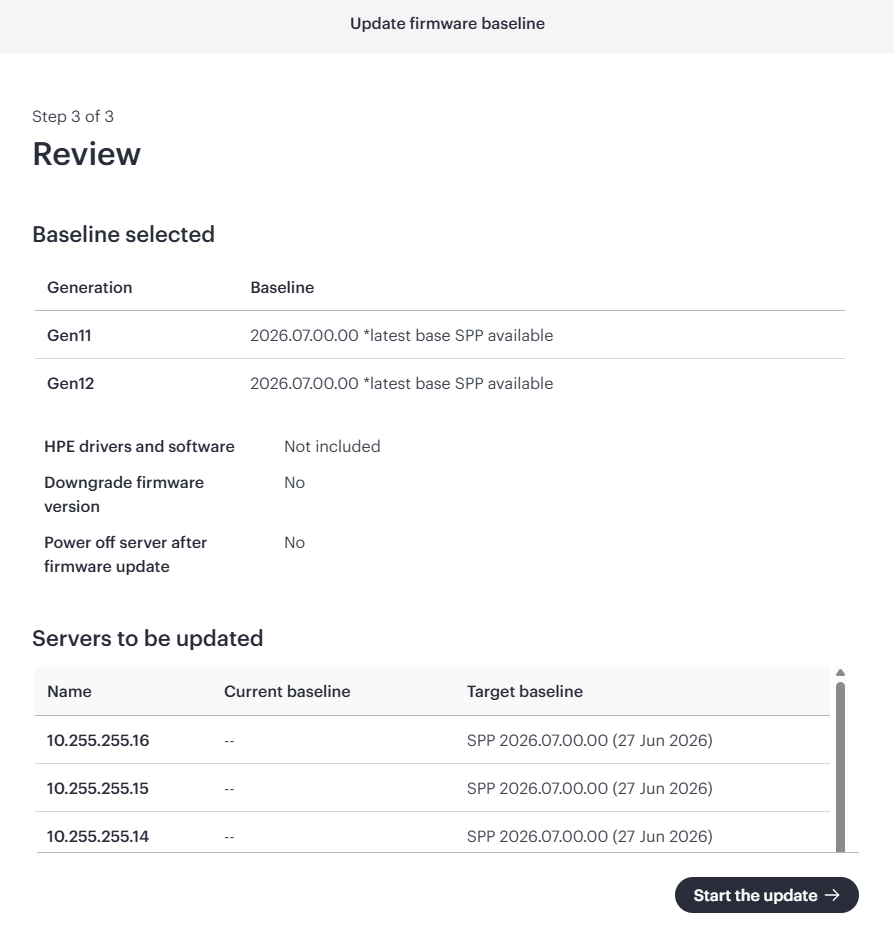

마지막 리뷰입니다. [Start the update] 를 누르면 업데이트가 진행됩니다. 업데이트는 최소 30 ~ 50분 걸립니다.



5. 진행상황 확인

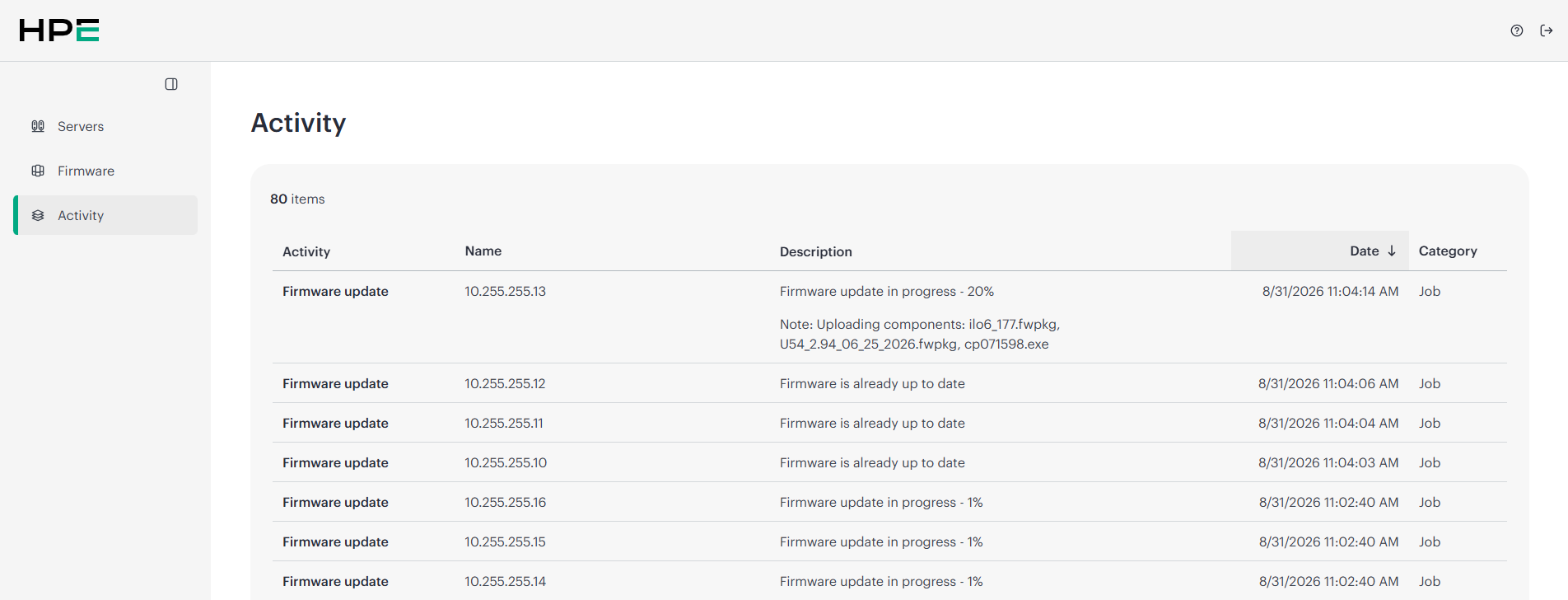

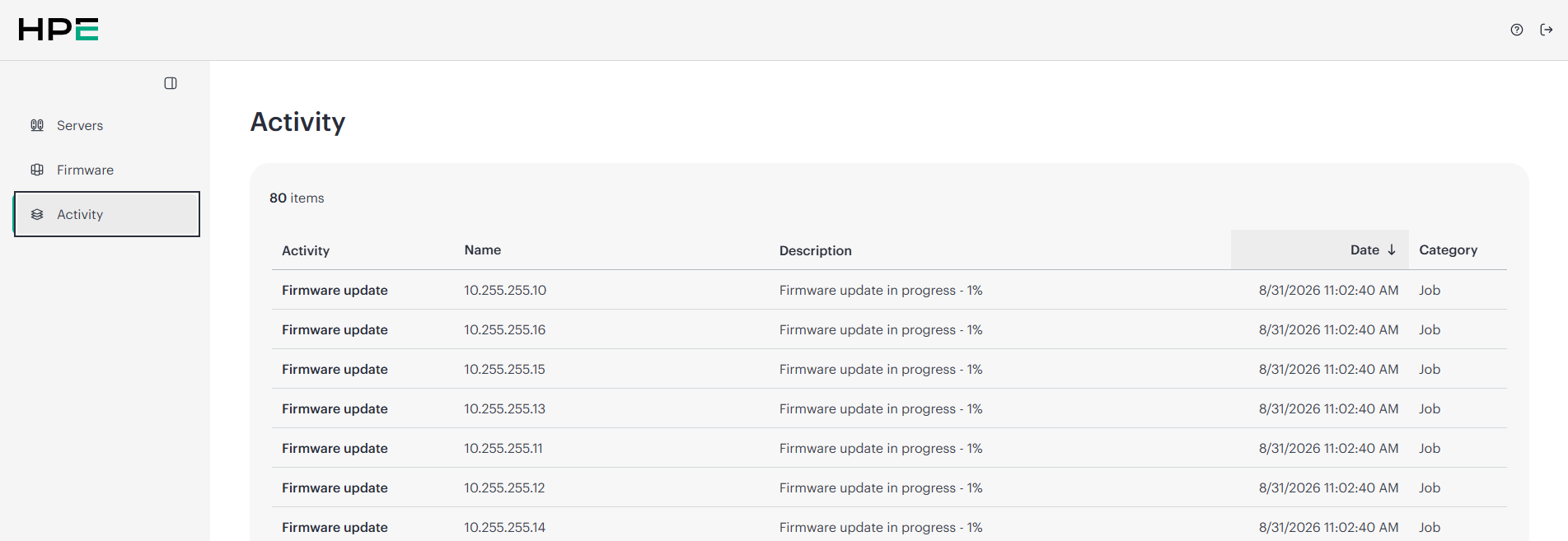

[Activity] 탭에서 실시간으로 확인이 가능합니다.



6. 결과 확인 및 서버 삭제

업데이트가 완료된 화면입니다. (아래 2대는 이미 최신이라 진행되지 않았습니다.)

서버는 최대 10대만 추가가 가능하며, 업데이트가 완료되면 삭제를 해주시면 됩니다.



기타

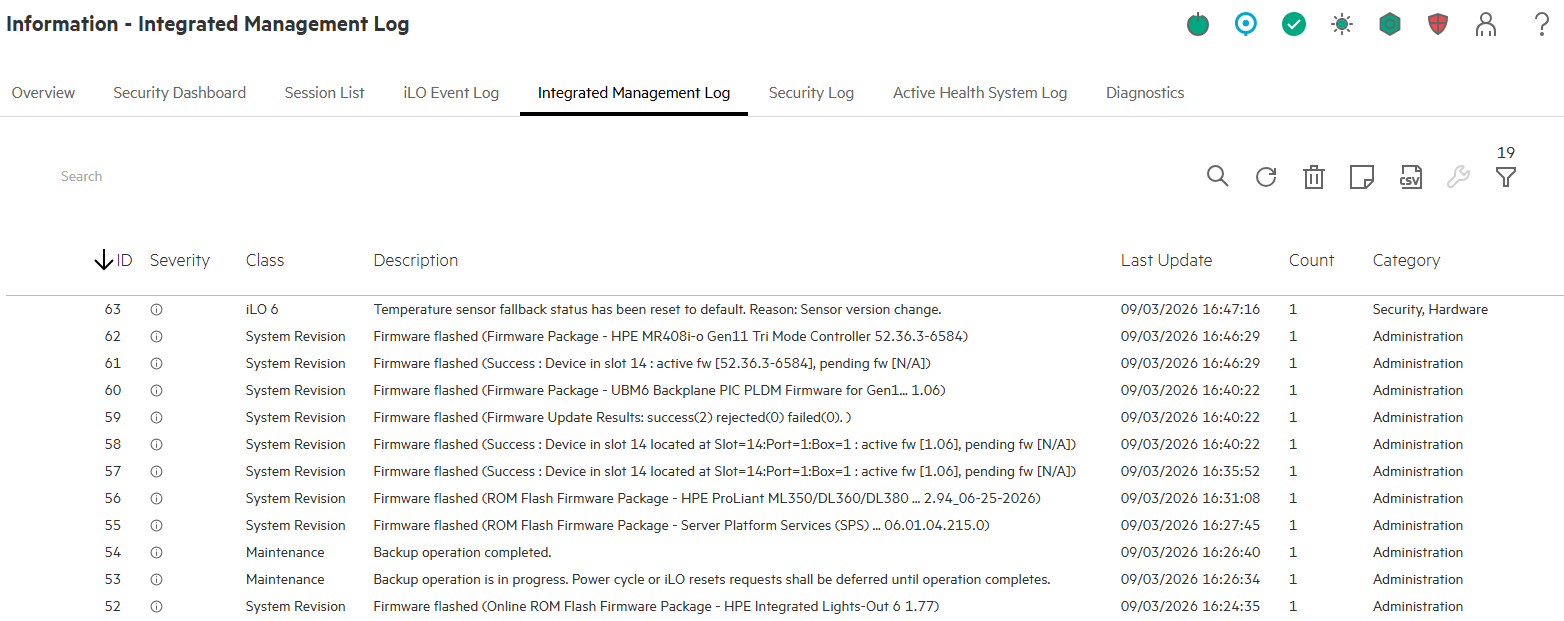

IML 로그

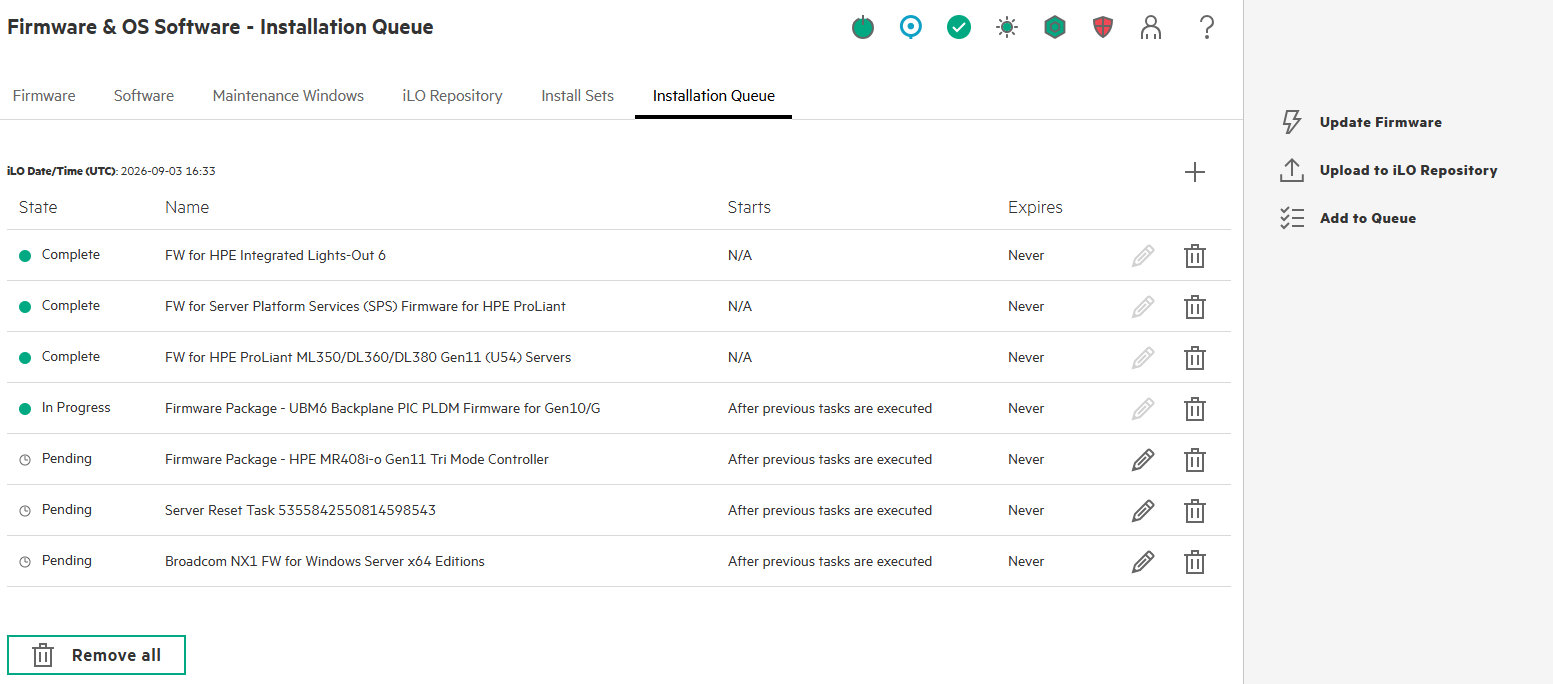

재부팅 작업 Pending 상태



감사합니다.
